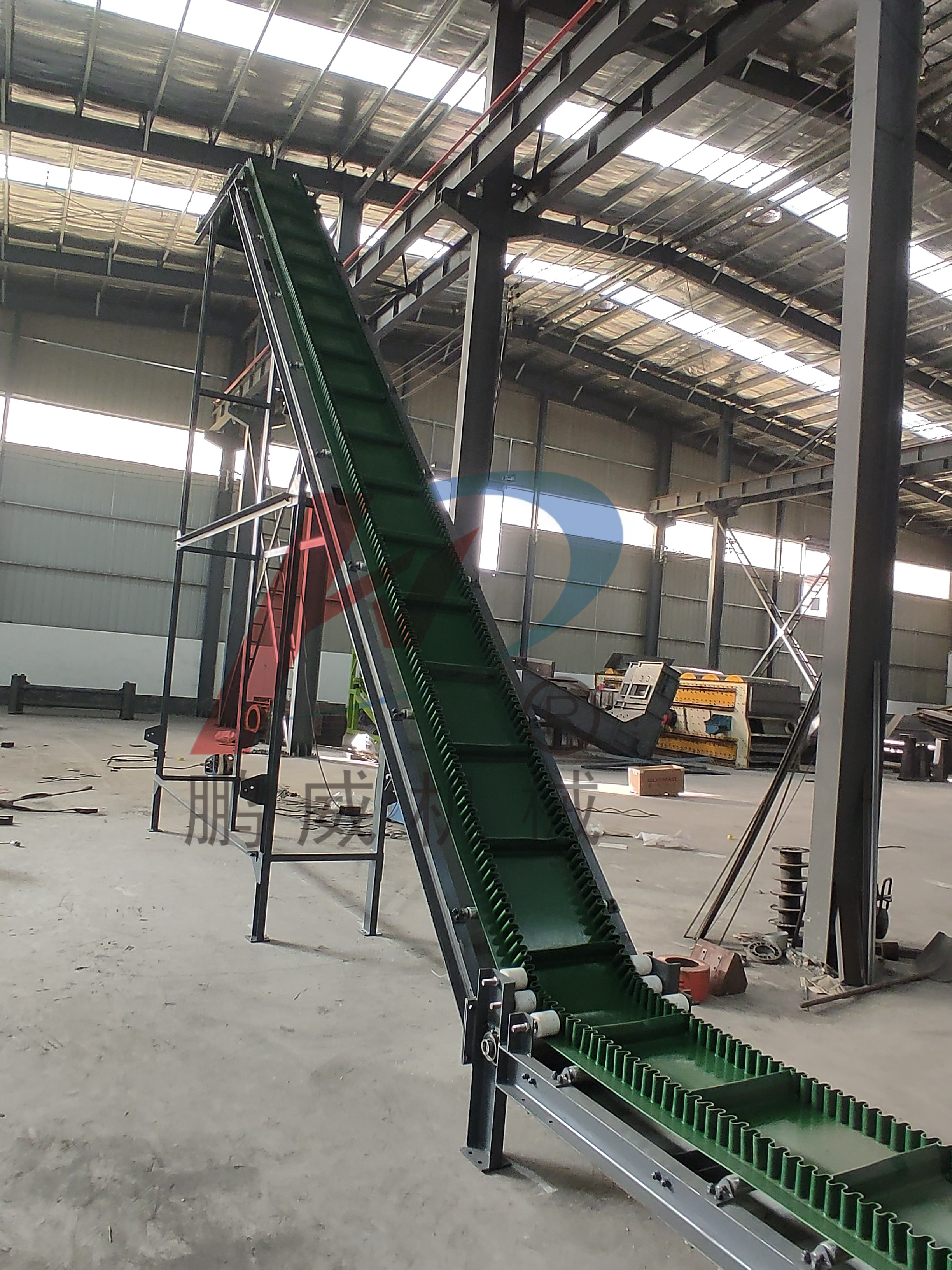

大傾角皮帶輸送機是一種能夠?qū)崿F(xiàn)大角度傾斜輸送的設備,其內部結構由多個關鍵部件組成,每個部件都有其特定的名稱和用途。以下是基于搜索結果整理的大傾角皮帶輸送機主要部件的名稱及用途:
1. 輸送帶
輸送帶是大傾角皮帶輸送機中牽引和承載物料的主要構件。它不僅應有足夠的強度,還要有相應的承載能力。輸送帶在農業、工礦企業和交通運輸業中廣泛用于輸送各種固體塊狀和物料狀物料或成件物品,能連續化、高效率、大傾角輸送。此外,大傾角皮帶輸送機的輸送帶通常由波狀擋邊、橫隔板和基帶構成,形成輸送物料的“門”形容器,從而實現大傾角輸送。
2. 驅動裝置
驅動裝置是輸送機中的動力系統。它由Y系列電動機、ZJ型軸裝式減速機和電動滾筒式逆止器組成,負責為輸送機提供動力。
3. 傳動滾筒
傳動滾筒是動力傳動的主要部件。傾角輸送機靠它與傳動輥之間的摩擦力運行。該系列傳動輥具有橡膠表面和光滑表面。橡膠面托輥用于增加托輥與輸送帶之間的附著力。
4. 改向滾筒
改向滾筒用于改變大傾角輸送機的運行方向,換向輥用于大傾角的帶式輸送機的下表面。
5. 壓帶輪
壓帶輪用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
6. 托輥
托輥用于支撐輸送帶和皮帶上的物料,使其運行平穩。該系列有上平行托輥和下平面托輥兩種。
7. 托帶輥
托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
8. 立輥
立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個4。
9. 拍打輪清料裝置
拍打輪清料裝置用于拍打輸送帶背面,震落粘在輸送帶上的物料。
10. 拉緊裝置
拉緊裝置的作用有:
1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。
2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
11. 機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等
這些部件在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿

:
:
:
:
