多規格吊掛式平面往復篩：
多規格吊掛式平面往復篩
往復式多規格吊掛式平面往復篩是方形搖擺篩的前身，在很多行業已經被廣泛的使用，如食品加工行業，化工行業，耐火材料行業，砂石行業，飼料加工，調味料加工等行業。該設備結構簡單，主要有以下部分組成，即篩架、篩箱、減震裝置、驅動裝置的等部件組成，運作時性能穩定。在設備的篩箱上，安裝有上下兩層篩網，篩網經過精心的設計張緊在篩格上，在上框的方格內設置有彈跳球，起到自動清理篩框的效果，不易堵塞。設備頂蓋使用的是優質的不銹鋼材料，密封嚴實，在作業時產生的噪音幾乎可以忽略，非常小，并且，也防止了物料的飛濺。在多規格吊掛式平面往復篩的頂部有4個觀察小窗，可以觀察物料在篩分時的運動軌跡，也方便了日常的檢修作業。
工作原理：
多規格吊掛式平面往復篩工作原理：
多規格吊掛式平面往復篩是篩體主要作水平面圓周運動的篩選設備。篩體由傳動箱的偏心軸帶動篩體進行平面回轉運動，篩體有一定的傾角（3°～5°）。這類設備具有結構簡單，運轉平穩，噪聲低，分級效果較好等優點。篩體運動軌跡在進料端為水平圓周運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。其工作過程是，進料口喂入的飼料顆粒，在篩體圓周運動作用下，均勻地分布在整個篩寬上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大的物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。出料端，篩體的運動為近似往復直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出口移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性小球，有效地防止物料堵塞篩孔，保證了篩理效率。
大處理量的篩分，提高效率的關鍵在于大、小顆粒的分層速度，顆粒分層越快，下層小顆粒過網速度越快，鵬威精密懸浮篩在進料端三分之一處已迅速完成大、小顆粒的分層工作，為中、后端精度篩分提供保障，進而體現HPFS精密懸浮篩設備高精度、大處理量的優良性能。進料端為水平圓運動：促使物料迅速分層，中段長度方向上逐漸變成橢圓運動：更長的物料運行軌跡，高效篩分，出料端演變成近似往復直線運動：精度保證篩分。
應用行業：
平面往復篩應用行業：
尤其適合化工大小顆粒尿素、各種肥料、飼料廠粉狀物料或顆粒飼料的巨量篩選和分級，更普遍使用于各類堿廠、鹽場，也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外，還可廣泛用于糧食、重堿、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙、芒硝、石墨等等。
特點：
平面往復篩特點：
1、平面回旋篩物料運動軌跡是“s”型，因此與同篩分面積的直線振動篩相比，篩分產量大一倍之多。全封閉結構具有對篩分精細粉末中，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求。敞開式結構適合顆粒度較大物料的篩分和篩選，對于投料方面能夠有效的目測和掌控。
2.該篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選。
3.配備有效的篩板安裝系統，清潔方便，使篩板利用率高、壽命長，換篩板結構操作簡便。
4.加強型萬向基座，保證設備運轉更平衡，亦可根據實際場地采用吊掛式結構滿足客戶需求。
5.該篩可以達到四層的有效篩分，出料口可以按照客戶需求出料。
6、采用萬向基座，保證設備平衡運轉，也可以根據客戶現場采用吊掛式結構，另外該設備也可以設計多層篩分最多可達四層。
多規格吊掛式平面往復篩-吊式搖晃篩細粉顆粒搖擺篩選機工作原理-鵬威廠家

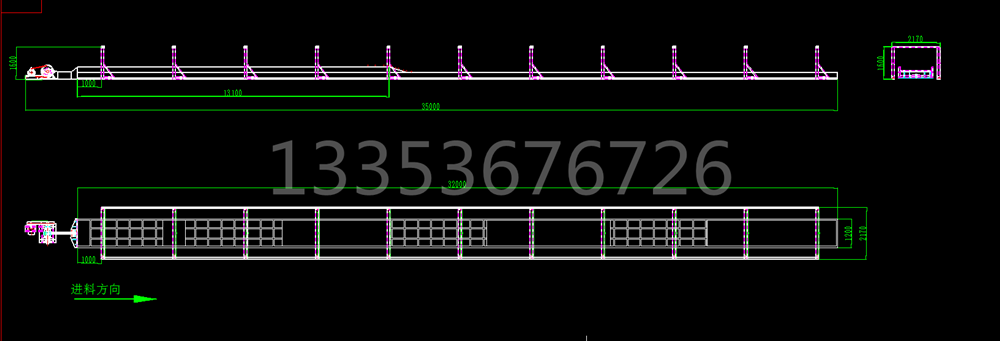

結構構成：
平面往復篩主要是由篩箱，密封蓋，驅動裝置，支撐架以及減振裝置等組件構成。
篩箱：篩箱主要包括篩框，篩網，篩格，彈簧卡和彈跳球等組成，其中篩框和直線振動篩篩框差不多都可以分為木質網架和不銹鋼網架兩種，根據物料的篩分情況可以在網架內放置彈跳球。
密封蓋：密封蓋一般為鋼質結構一方面對篩箱起到密封作用，另一方面對篩框起到壓緊作用，在密封蓋上可以開四個觀察窗，用來隨時觀察物料的運行狀況。
驅動裝置：包括驅動器，電動機，鎖緊套，萬向軸，鎖緊螺母，止動墊圈和錐套等組件組成。錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。
多規格吊掛式平面往復篩-吊式搖晃篩細粉顆粒搖擺篩選機工作原理-鵬威廠家

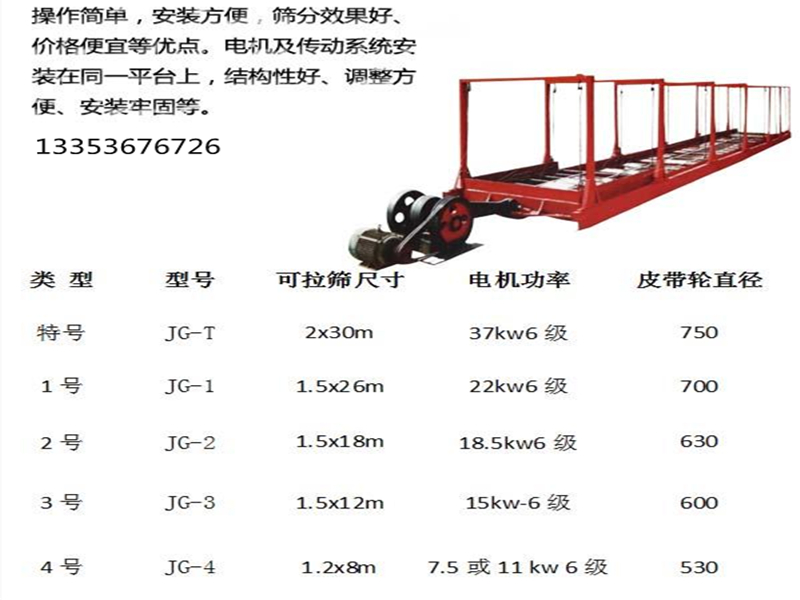

技術參數：
技術參數：
河南鵬威機械位于河南省新鄉市牧野區環宇工業園區，生產廠家提供設備結構圖紙、價格計算，歡迎廣大用戶實地考察！
