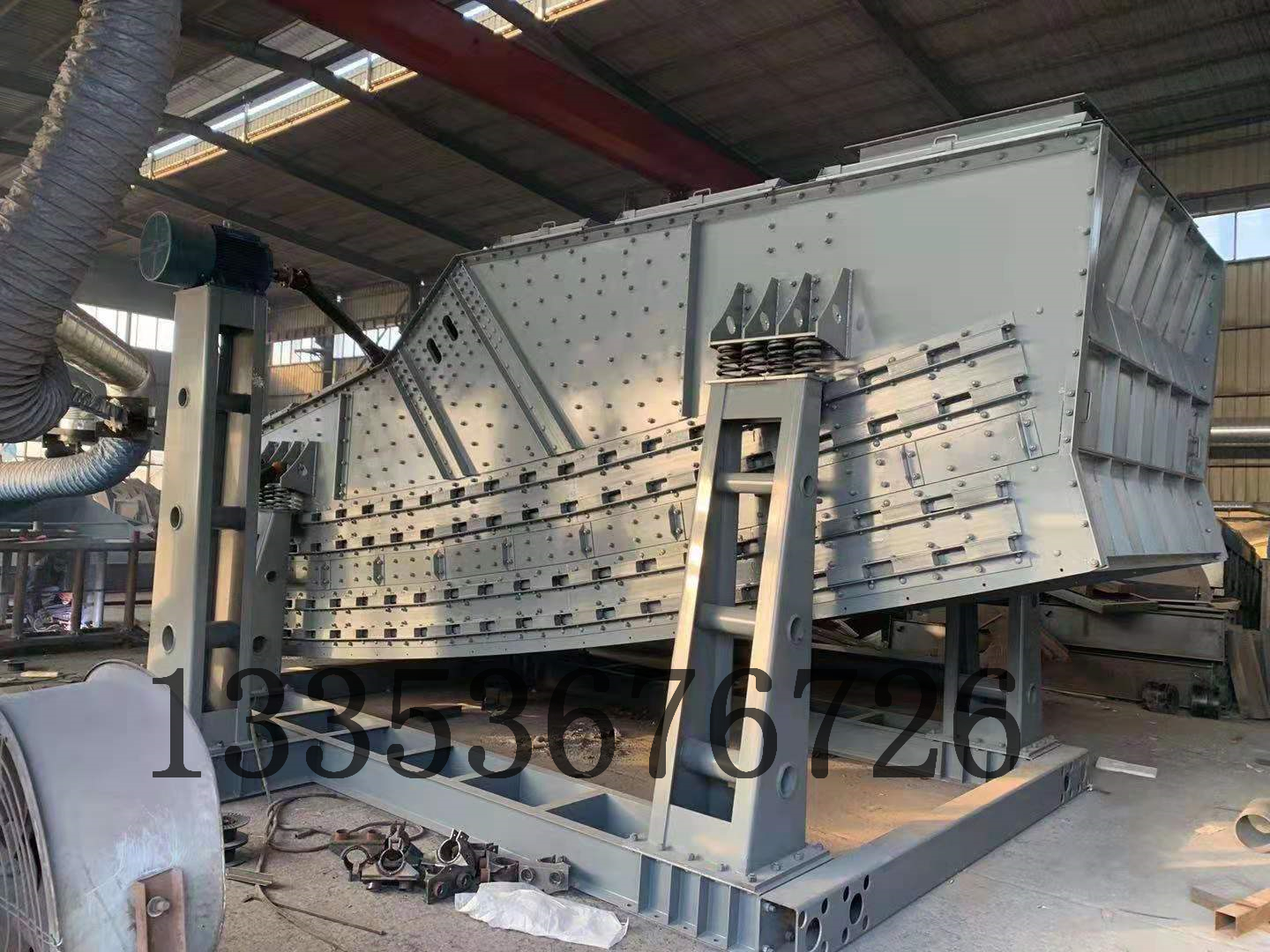

石灰石粉120目激振器式弛張振動篩介紹
礦用石灰石粉120目雙層弛張篩也叫張弛篩，彈跳篩等適用于礦山、冶金、煤炭、建材、化工等行業。對中、細粒度、含水、粘散物料有著針對性的篩分使用效果。采用基本振動和附加振動的雙重振動原理，基本振動是由偏心塊旋轉產生的圓形振動，附加振動是基本振動帶動產生的橢圓形振動。石灰石粉120目礦用激振器式弛張沸騰篩現場安裝方式介紹，兩個參振質量以相同的頻率相對振動，由于篩面兩端分別安裝在固定框和浮動框架上，聚氨酯篩面連續不斷的擴張、收縮，從而獲得較高的加速度，來實現弛張的效果。
激振器式弛張振動篩工作原理：
弛張篩分機的篩面是用氨基甲酸乙酯制造，堅韌而耐磨，在運動時能產生很高的加速度，一般是重力加速度的30～50倍，使粘性很強和容易堵孔的粉狀物料，能充分透篩。其寬度為250mm，然后伸直，其伸縮量為24mm，是曲軸偏心距的4倍。

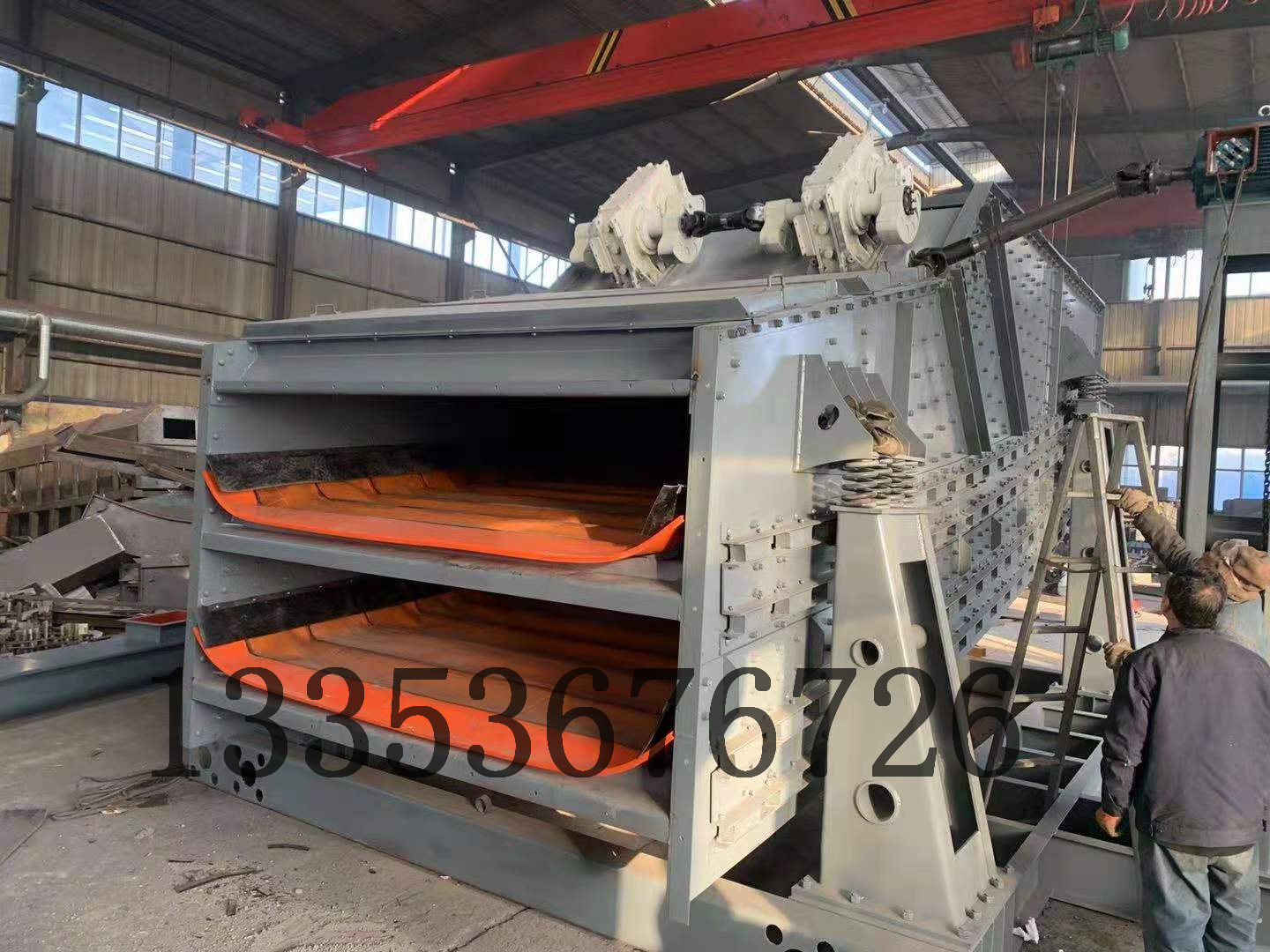

弛張篩的結構，外側篩框和內側篩框，借助于中間導向彈簧板，分別安裝在機架上，氨基甲酸乙酯篩面安裝于篩框的橫板上，橫板相互交錯安裝。內外兩個篩框，由曲軸傳動作相對振動時，橫板也隨之一起振動，實現篩面的弛張運動。
石灰石粉120目激振器式弛張篩安裝方式：

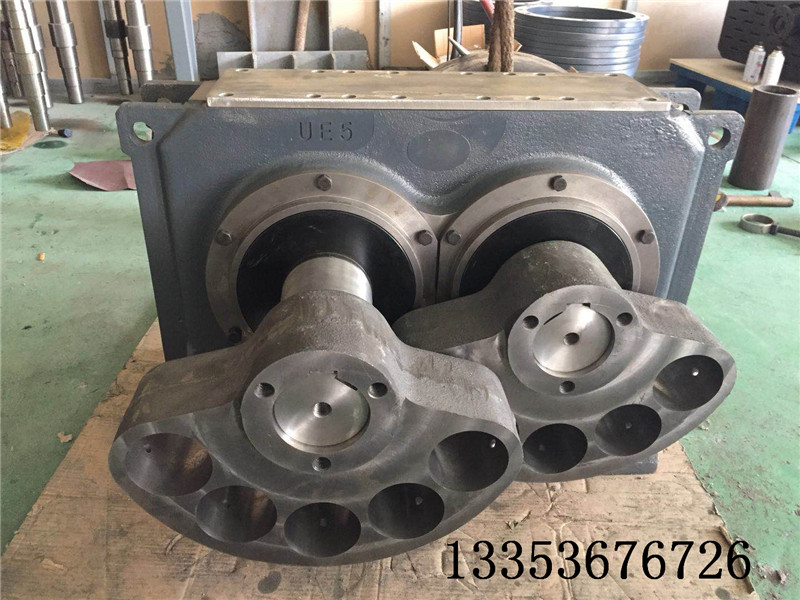

A.單軸激振器和單臺布置
此模式使設備本體做近似圓運動，如實際工程上廣泛采用的各種圓振動篩，就是此種模式;
B.雙軸激振器的單臺布置
此模式使用設備本體做近似直線運動，如實際工程上廣泛采用的直線振動篩，振動給料或輸送機就是此種模式
C.雙軸激振器串聯布置
此模式與雙軸激振器單臺布置的力學效果是完全一樣的，它相當于擴大了上一模式的功率范圍;
D.單軸激振器兩臺或三臺布置，同向運轉但轉速不同。
此模式形成設備本體做非線性運動。如篩分作業中的BPS型變頻篩即屬此模式;與其他慣性振動篩所不同的是，此模式從進料端到排料端，變頻篩的振動體即篩箱以及物料的運動軌跡是非線性的;即各處振幅與振動頻率按一定規律漸變，充分滿足了篩分作業入料端的大振幅，低頻率和排料端高頻率，小振幅的要求，因而在同樣條件下，有更高的篩分效率和較大的處理能力。
E.單軸激振器多臺(通常為三臺)布置不同方向轉動
此模式激振器的布置通常是這樣的兩臺(組)做同步，同方向轉動，而另一臺(組)則與之做同步，相反方向的轉動。此模式激振器布置使設備參振體形成椎園運動，如工程上廣泛采用的大型錐園振動篩即是此種模式。
F.單軸激振器多臺布置相同方向轉動
此模式激振器的布置通常為三臺或三臺以上同一型號和規格的單軸激振器并聯使用，其力學效果是形成大椎園運動，如篩分作業中所謂的"強力篩"即是此種模式的應用實例;
G.立式振動電機或激振器是專門為旋振篩設計的振動源，由于特殊的結構，使得此類振動源在不同的工況下(即振動電機或激振器上下偏心塊相對相位)產生不同的力學效果，進而想成不同的篩分效果;
H.三維激振器如前所述，三維激振器是一種特殊的，專門為適配搖擺篩而設計的動力裝置，此類激振器的選用是非常復雜的技術工作，具體如何選用應該由專門的技術人員根據設備運行環境和工礦酌定;
石灰石粉120目礦用激振器式弛張振動篩激振器有哪些安裝方式？
