圓振篩在對煤塊，石塊，石子等這些物料的篩分工作是非常棒的，圓振動篩主要就是針對礦山，建筑材料多領域的一款篩分機械，圓振篩具有長方形的篩面，安裝在篩箱上。篩箱及篩面是利用普通電機外拖動振動器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續作圓形或橢圓形運動。由于篩面的振動使篩面上的物料層松散并離開篩面拋起，使細粒級物料能透過料層下落并通過篩孔排出，并將卡在篩孔中的顆粒振出，除產生篩分作用外，且使物料向前運動，從而達到篩分目的。
YA型圓振篩是具有圓形軌跡的慣性振動篩，簡稱圓振篩。一般由振動器、篩體、篩網、隔振裝置、傳動裝置、底架等部分組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

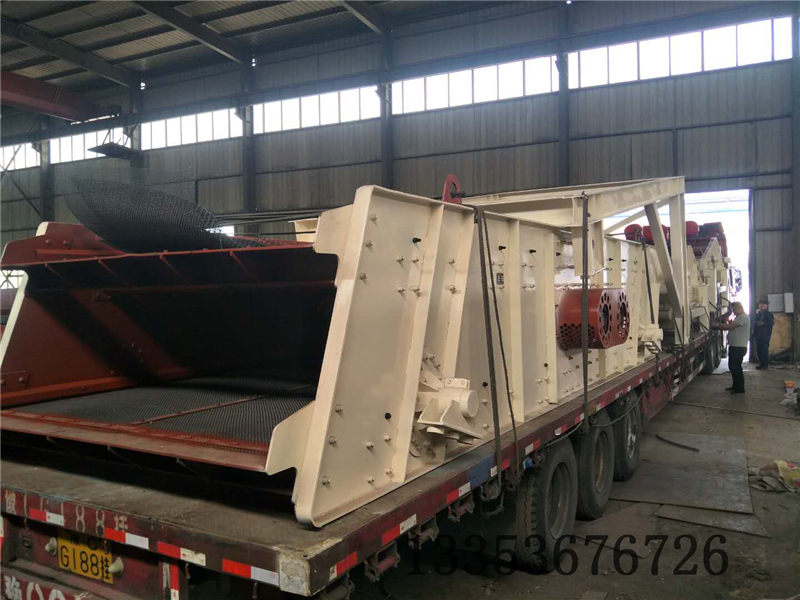

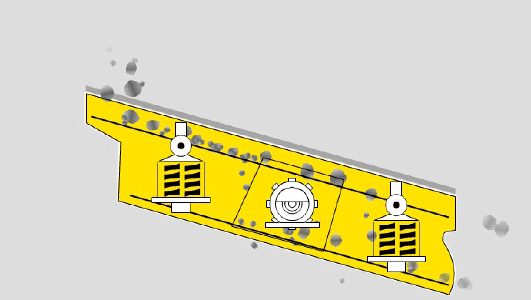

圓振動篩工作原理：
該系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如用戶無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足篩分效率高、壽命長、不堵孔的要求。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機可安裝在篩框的左側，出可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。YA系列圓振動篩引進國外技術制造，具有篩分效率高、結構科學合理、整機強度和剛度高以及運行平穩、堅固耐用、噪音低、維修方便等特點。根據用戶不同需求，該系列圓振動篩篩機可選配金屬絲編織網、棒條、鑄造、焊接、沖孔等多種形式的篩面，以滿足不同行業需求。
外形示意圖：
圓振動篩特點:
1.環槽鉚釘聯接、結構先進，堅固耐用。
2.采用輪胎聯軸器，柔性連接，運轉平穩。
3.采篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。
4.結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音小。
5.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大。
6.振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。
7.多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到最佳篩分目的。
圓振動篩的主要技術參數:
|
型 號
|
篩網面積
|
篩面傾角
|
篩孔尺寸
|
篩網
結構
|
給料粒度
|
處理量
|
振次
|
雙振幅
|
功率
|
設備參考重量
|
|
YA1236
|
4.3
|
20
度
|
6-50
|
編織
|
≤200
|
75-245
|
845
|
9.5
|
11
|
4880
|
|
2YA1236
|
4.3
|
6-50
|
編織
|
≤200
|
75-245
|
845
|
9.5
|
11
|
5210
|
|
YA1530
|
4.5
|
6-50
|
編織
|
≤200
|
80-255
|
845
|
9.5
|
11
|
4500
|
|
YA1536
|
5.4
|
6-50
|
編織
|
≤200
|
95-310
|
845
|
9.5
|
11
|
5110
|
|
2YA1536
|
5.4
|
6-50
|
編織
|
≤400
|
95-310
|
845
|
9.5
|
15
|
5585
|
|
YAH1536
|
5.4
|
30-150
|
沖孔
|
≤400
|
240-660
|
755
|
11
|
11
|
5600
|
|
2YAH1536
|
5.4
|
30-150
6-50
|
上沖孔下編織
|
≤400
|
240-660
|
755
|
11
|
15
|
5999
|
|
YA1542
|
6.5
|
6-50
|
編織
|
≤200
|
110-360
|
845
|
9.5
|
11
|
5200
|
|
2YA1542
|
6.5
|
6-50
|
編織
|
≤200
|
110-360
|
845
|
9.5
|
15
|
6010
|
|
YA1548
|
7.2
|
6-50
|
編織
|
≤200
|
125-410
|
845
|
9.5
|
15
|
5812
|
|
2YA1548
|
7.2
|
6-50
|
編織
|
≤200
|
125-410
|
845
|
9.5
|
15
|
6125
|
|
YAH1548
|
7.2
|
30-150
|
沖孔
|
≤400
|
320-780
|
755
|
11
|
15
|
6745
|
|
2YAH1548
|
7.2
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
320-780
|
755
|
11
|
15
|
7380
|
|
YA1836
|
6.5
|
6-50
|
編織
|
≤200
|
115-370
|
845
|
9.5
|
11
|
5180
|
|
2YA1836
|
6.5
|
6-50
|
編織
|
≤200
|
115-370
|
845
|
9.5
|
15
|
5940
|
|
YAH1836
|
6.5
|
30-150
|
沖孔
|
≤400
|
290-800
|
755
|
11
|
11
|
5880
|
|
2YAH1836
|
6.5
|
30-150
6-50
|
上沖孔下編織
|
≤400
|
290-800
|
755
|
11
|
15
|
6300
|
|
YA1842
|
7.6
|
6-50
|
編織
|
≤200
|
135-430
|
845
|
9.5
|
15
|
5800
|
|
2YA1842
|
7.6
|
6-50
|
編織
|
≤200
|
135-430
|
845
|
9.5
|
15
|
6350
|
|
YAH1842
|
7.6
|
30-150
|
沖孔
|
≤400
|
340-900
|
755
|
11
|
15
|
6350
|
|
2YAH1842
|
7.6
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
340-900
|
755
|
11
|
15
|
7000
|
|
YA1848
|
8.6
|
6-50
|
編織
|
≤200
|
150-490
|
845
|
9.5
|
15
|
6210
|
|
2YA1848
|
8.6
|
6-50
|
編織
|
≤200
|
150-490
|
845
|
9.5
|
15
|
6600
|
|
YAH1848
|
8.6
|
30-150
|
沖孔
|
≤400
|
385-1000
|
755
|
11
|
15
|
7100
|
|
2YAH1848
|
8.6
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
385-1000
|
755
|
11
|
15
|
7700
|
|
YA2148
|
10
|
6-50
|
編織
|
≤210
|
175-570
|
748
|
9.5
|
18.5
|
9000
|
|
2YA2148
|
10
|
6-50
|
編織
|
≤210
|
175-570
|
748
|
9.5
|
22
|
10400
|
|
YAH2148
|
10
|
30-150
|
沖孔
|
≤400
|
445-1200
|
708
|
11
|
18.5
|
10350
|
|
2YAH2148
|
10
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
445-1200
|
708
|
11
|
22
|
11100
|
|
YA2160
|
12.6
|
6-50
|
編織
|
≤200
|
220-700
|
748
|
9.5
|
18.5
|
9920
|
|
2YA2160
|
12.6
|
6-50
|
編織
|
≤200
|
220-700
|
748
|
9.5
|
22
|
11200
|
|
YAH2160
|
12.6
|
30-150
|
沖孔
|
≤400
|
560-1400
|
708
|
11
|
30
|
12390
|
|
2YAH2160
|
12.6
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
560-1400
|
708
|
11
|
30
|
13850
|
|
YA2448
|
11.5
|
6-50
|
編織
|
≤200
|
200-650
|
748
|
9.5
|
18.5
|
9830
|
|
YAH2448
|
11.5
|
30-150
|
沖孔
|
≤400
|
500-1300
|
708
|
11
|
30
|
11820
|
|
2YAH2448
|
11.5
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
500-1300
|
708
|
11
|
30
|
13000
|
|
YA2460
|
14.4
|
6-50
|
編織
|
≤200
|
250-810
|
748
|
9.5
|
30
|
12200
|
|
2YA2460
|
14.4
|
6-50
|
編織
|
≤200
|
250-810
|
748
|
9.5
|
30
|
13495
|
|
YAH2460
|
14.4
|
30-150
|
沖孔
|
≤400
|
640-1500
|
708
|
11
|
30
|
13000
|
|
2YAH2460
|
14.4
|
30-150 6-50
|
上沖孔下編織
|
≤400
|
640-1500
|
708
|
11
|
30
|
14400
|
圓振動篩的安裝與調試:
1、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。
2、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
3、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
4、調試振動器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
5、與其他障礙物間的距離不小于100mm。
