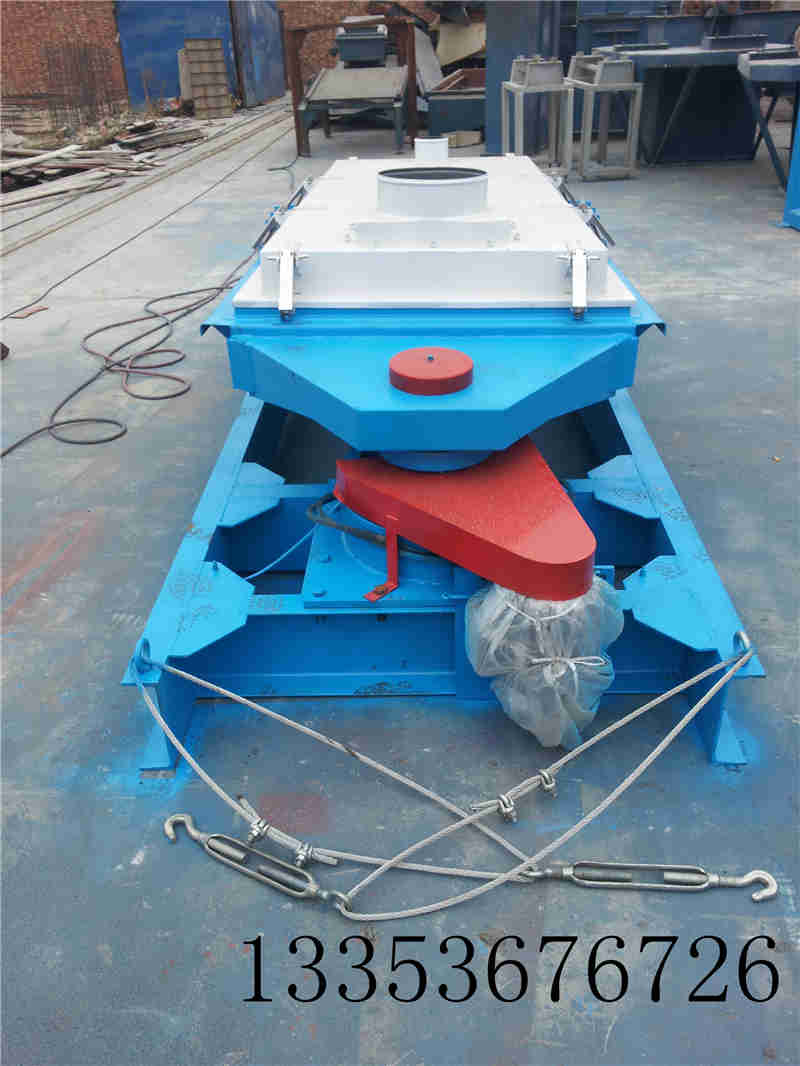

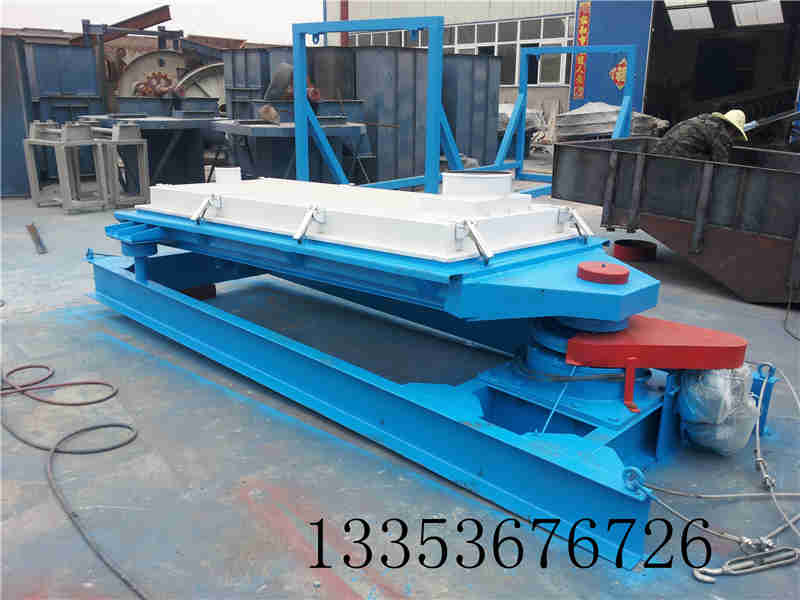

平面回轉篩分機簡介
平面回轉篩分機簡介平面篩分機是引進國外先進技術開發的又一種新型篩分設備。本機具有設計合理、運行平穩、全封閉結構、無塵染、防堵孔、防粘網等優點，特別是對吸濕性強、粘性大、易堵孔粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉篩分機上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命、噪音小、篩分面積大等優點。

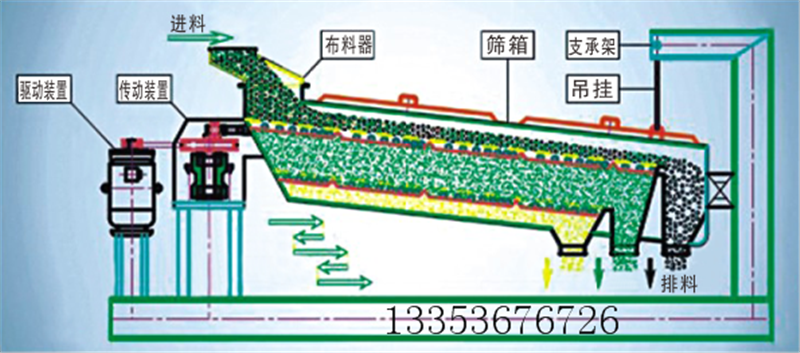

平面回轉篩分機工作原理：
平面回轉篩分機的工作原理主要是利用偏心塊的運動來實現的，它的運動形狀是勻速往復回旋運動，傾角一般為4-9度。并通過驅動箱傳給篩機，物料在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，在出料端變成近似往復直線運動。物料通過進料口進入篩體后，在振動力的作用下，能夠較均勻地分布在平面回轉篩分機的篩面上，并且下層較小的物料可以迅速通過篩網，上、下兩層物料同時向出料端運動。
產品特點與特征：
1）粉塵少，噪音低，振動小，運轉平穩；
2）無塵染，防堵孔，防粘網等優點于一身，完美的高效完成物料篩分過程；
3）出料口內部流線形設計，解決了物料沉積，避免交叉污染；
4）固定篩網結構簡便，快速換篩、篩層隨定；
5）應用于顆粒料、破碎料的專業分級和二次循環粉碎工藝篩分。
特征：
1）篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框由不銹鋼材質或碳鋼材質制作。篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。頂蓋為鋼質結構一方面對篩箱起密封防塵作用，另一方面對篩框起壓緊作用；頂蓋上有四個觀察窗，可以觀察物料的運動情況和用來檢修。篩箱由鋼板鉚合而成，它和頂蓋形成一個封閉的結構，物料在其中得到充分的分級。
2）驅動裝置包括驅動器、電動機、鎖緊套、萬向軸、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。
平面回轉篩分機操作與維護：
操作
1）檢查各部件間是否正常，緊固件是否有松動現象，特別是振動電機；
2）篩分機在運轉過程中，發現有任何不正常聲音應立即停機檢查，故障未消除前不得投入運行；
3）振動電機累積100小時內為初運行時期，在此期間，每班應對地角腳螺栓緊固一次；
4）平面回轉篩分機在每次使用后，需要確認機內物料空倉后方可關機，以免物料沉積堵塞篩孔。
維護
1）定期檢查篩面及時進行清理，并定期檢查篩網張緊程度是否有斷裂現象及時更換；
2）運轉200小時左右，應對振動電機軸承進行潤滑，用黃油槍向軸承內添加潤滑油，其牌號為：1號鈣-納基潤滑脂。
平面回轉篩分機適用行業：
食品、化工、礦物、塑料、回收。
典型行業應用：糧食篩分、尿素篩分、復合肥篩分、磷酸二銨篩分、硅合金篩分、陶粒篩分、純堿篩分、芒硝篩分、石墨篩分、PVC成品粉末篩分、活性炭篩分、碳化硅篩分、磨料篩分、焊劑篩分、木片篩分、煙草篩分、茶葉篩分等。
平面回轉篩分機技術參數：
|
層數
|
型號
|
篩面規格
(寬x長)
(mm)
|
篩箱行程
(mm)
|
電動機
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
自重
(kg)
|
|
功率
(kw)
|
轉速
（rpm)
|
|
1層
|
BZSJ1000x1400
|
1000x1400
|
63.5
|
1.5
|
960
|
2731
|
962
|
1168
|
1200
|
715
|
|
BZSJ1000x2100
|
1000x2100
|
63.5
|
1.5
|
960
|
3285
|
962
|
1156
|
1200
|
980
|
|
BZSJ1000x3000
|
1000x3000
|
63.5
|
1.5
|
960
|
4484
|
1035
|
1194
|
1251
|
1200
|
|
BZSJ1500x2100
|
1500x2100
|
63.5
|
1.5
|
960
|
3460
|
1035
|
1708
|
1759
|
1380
|
|
BZSJ1500x3000
|
1500x3000
|
76
|
2.2
|
960
|
4232
|
1362
|
1778
|
1892
|
1340
|
|
BZSJ1500x3600
|
1500x3600
|
76
|
5.5
|
960
|
5098
|
1352
|
1956
|
2048
|
2410
|
|
BZSJ1200x3600
|
1200x3600
|
76
|
5.5
|
960
|
5263
|
1327
|
2464
|
2556
|
2020
|
|
2層
|
BZSJ1000x2100
|
1000x2100
|
63.5
|
1.5
|
960
|
3743
|
1121
|
1308
|
1378
|
1400
|
|
BZSJ1000x3000
|
1000x3000
|
76
|
4
|
960
|
4575
|
1317
|
1270
|
1546
|
1840
|
|
BZSJ1500x2100
|
1500x2100
|
63.5
|
4
|
960
|
3728
|
1330
|
1781
|
1946
|
1710
|
|
BZSJ1800x3600
|
1800x3600
|
76
|
7.5
|
960
|
5305
|
1500
|
2256
|
2459
|
3880
|
|
BZSJ1500x3000
|
1500x3000
|
76
|
7.5
|
960
|
4765
|
1397
|
1956
|
2159
|
2780
|
|
BZSJ1500x3600
|
1500x3600
|
76
|
7.5
|
960
|
5365
|
1368
|
2032
|
2159
|
3180
|
|
3層
|
BZSJ1000x2100
|
1000x2100
|
63.5
|
5.5
|
960
|
4854
|
1422
|
1435
|
1549
|
2150
|
|
BZSJ1500x3000
|
1500x3000
|
76
|
5.5
|
960
|
4765
|
1391
|
1956
|
2159
|
3200
|
|
BZSJ1800x3600
|
1800x3600
|
76
|
7.5
|
960
|
5200
|
1500
|
2400
|
2500
|
4170
|
|
BZSJ2000x5000
|
2000x5000
|
92
|
11
|
960
|
5400
|
2000
|
2750
|
2810
|
5500
|
