FHS翻轉弧形篩產品概述:

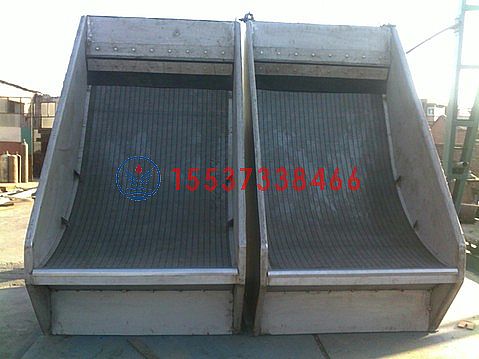

FHS翻轉弧形篩主要用于選煤廠及選礦廠對物料進行予先脫水,脫泥,脫介作業,分級煤泥回收。也可與水旋流器配套使用,對細粒物料進行有效的分級.脫水.脫泥.脫介。 該篩機是由包角45度，60度曲率半徑wi2030MM篩箱構成.弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命。

FHS翻轉弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。

弧形振動篩（弧形篩）產品工作原理及使用須知:

弧形振動篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。 弧形振動篩是一種具有一定曲率半徑和包角的固定條縫篩，它沒有運動部件，結構比較簡單，但處理量很大�；⌒魏Y在選煤工藝中擔負著脫水、脫介、脫泥、分級煤泥回收的作用。

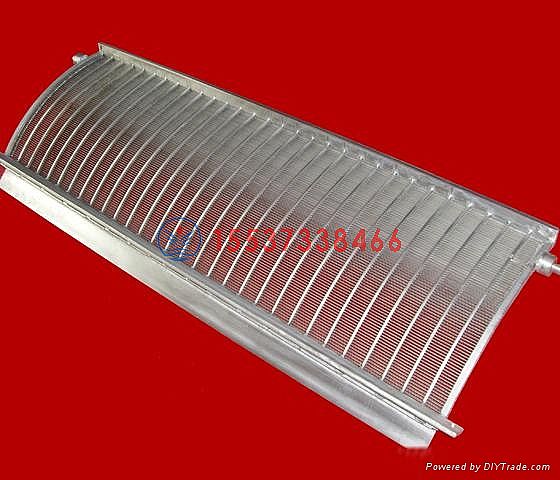

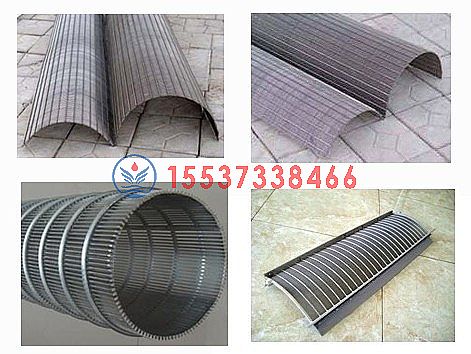

根據給料方式的不同，可分為兩種：一種是無壓力給料的自流式弧形篩；另一種是壓力給料的壓力弧形篩。弧形篩主要由一組篩條橫向布置的圓弧形篩面、給料器、排料漏斗和支架等部分組成。用以制作弧形篩篩面的篩條為梯形篩條，篩條的布置方向與料漿在篩面上的運動方向相垂直。篩條一般由不銹鋼制作，有時也采用尼龍制作。
當篩分的料漿以一定速度沿切線方向給至篩面上，在離心力、重力和摩擦力的作用下，使料漿緊貼著篩面運動，物料層由一根篩條流到另一根篩條的過程中，因篩條的邊棱對物料層產生切割作用，這樣便有一部分水和細粒被分離，被切的這一部分物料，在離心力作用下，經篩縫排出，成為篩下產品；未被切割的這部分物料層，在篩面上流過，成為篩上產品。每根篩條切下的流速厚度，一般為篩條的縫隙寬度的1/2～1/4。篩下產物中的最大顆粒，約為篩縫的1/2�；⌒魏Y根據需要，可以做成不同半徑和不同的角度。常用的角度有45°、60°、90°、180°和270°五種。

自流式弧形篩，常常采用45°、60°和90°的弧角，用于選煤廠和選礦廠。壓力式弧形篩，常常采用180°和270°的弧度，用于水泥工業中粉磨流程里的分級作業。 由于弧形篩的泄水能力很大，很多選煤廠常在脫水篩之前，用弧形篩作預先脫水，其篩縫間隙一般比下一工序脫水篩縫隙大3～6倍，但最大不宜超過3mm�；⌒魏Y的寬度應比下一工序的脫水篩寬度小150～200mm�；⌒魏Y也可以根據需要串聯使用。

由于設計的不斷改進，廠家也根據需要設計出了篩框采用樞軸轉向結構，能旋轉180°的弧形篩，延長了篩面的使用壽命。另外專家還研制出了一種雙向弧形篩，它由振動電機、布料器、篩箱組成，其特征是篩箱由兩個側板、支網鋼管、兩個反向安裝的篩網和分料板組成；其中篩網通過壓條和木楔固定在支網鋼管一端，支網鋼管另一端固定在底座上，側板與底座相連；振動電機安裝在篩箱外，布料器安裝在篩箱頂部，這種雙向弧形篩使用了兩個篩網，不僅提高了弧形篩的處理量，使用振動電機還使弧形篩篩分效率更高，并且使更換篩網非常方便。

翻轉型弧形振動篩（弧形篩）產品主要技術參數表：

表一：

表二：

表三：

表四：
