搖擺篩是一種仿人工搖動的低頻旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料。

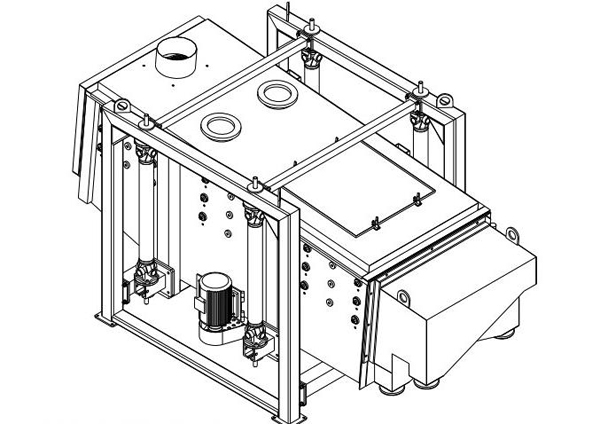

搖擺篩結構原理
按積木式結構原理設計開發，由一剛性曲柄軸驅動，并進行了動態平衡。在可調整傾角的剛性曲柄軸的驅動下，圓形的篩機體可實現三維空間運動，即在水平的圓周運動上疊加一個垂直方向的上下運動。振動的參數隨旋轉速度、曲柄偏心度、徑向傾角和切向傾角的大小而變化。這種設計構造，使得其工作參數的組合可以無窮的多，從而使得被篩分的物料可以以所期望的速度在篩網層上運動，或者在期望的時間內滯留在篩網層上。篩機振幅及物料的加速度隨曲柄偏心度的大小而變化，曲柄軸的切向傾角的大小決定著物料在篩網上作圓周運動的速度；曲柄軸的徑向傾角決定著物料從篩網中央向邊緣運動的速度；切向和徑向傾角的相互作用導致被篩分的物料在篩網上作一種螺旋漸開線運動，物料在篩網上停留的時間，即篩分的精度和度量是由切向和徑向傾角大小的組合比例來決定的。
搖擺篩結構特點
a、由金字塔形底座和底盤是篩機的基礎部分，中間篩層，根據需要可進行增減。
b、主傳動軸穿過軸承固定在金字塔底座中，主轉軸上下有平衡塊，使篩機在運動中保持平衡。篩機由v型皮帶通過普通電機來驅動。
c、篩機底座體作一種即有繞篩機系統主軸公轉，又有繞自向主軸自傳的行星旋轉運動。
搖擺篩優點
a、物料可以從機器中央進入,依次篩過每層物料都從中央進入下一層。因此每部分物料在篩網上運動的距離基本相似。這樣就可以保障精確的篩分。
b、通過合理的調整篩機，粒度較大的物料在接近篩層邊緣時，垂直加速度隨之增加，可進一步提高篩分效率。
搖擺篩工作特點
1、效率高、設計精巧耐用，任何粉類、不規則形狀顆粒均可篩分；
2、篩面安裝清網裝置，有效解決堵塞問題；
3、網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm；
4、雜質、粗料自動排出，可以連續作業；
5、獨特網架設計,篩網使用時間長久, 換網快, 只需3-5分鐘；
6、體積小，節省空間, 移動方便；
7、篩機高可以達到五層，建議使用三層。
