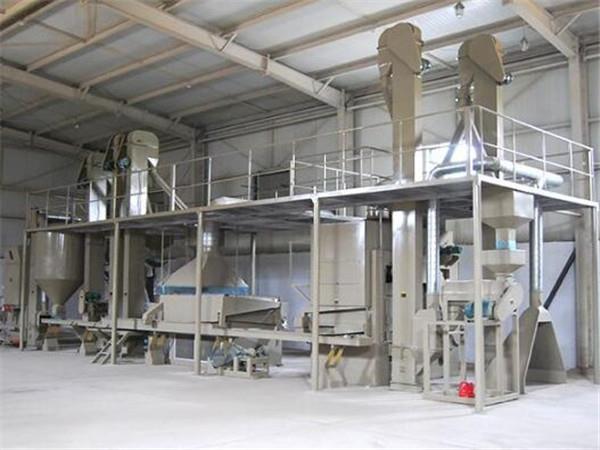

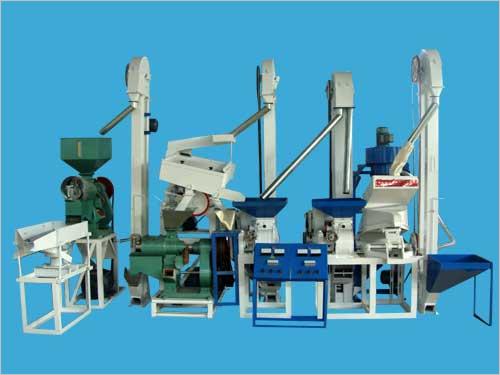

原糧TD斗式提升機產品概述:
原糧TD斗式提升機（皮帶式斗式提升機）適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧
食、煤、水泥、碎礦石等，提升高度40m。TD系列斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計
制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離
心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優
先選用。TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式
提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領
域中，并得到很好的應用。

原糧TD斗式提升機產品基本結構:
原糧TD斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的
下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無
磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗式提升機的
傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、
聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸
浮動，可消除安裝應力。

原糧TD斗式提升機主要特點:
1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升
磨琢性較大的物料。
2、密封性好,環境污染少。
3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料
現象,因此無效功率少。
4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證
物料在喂料、卸料時少有撒落,減少了機械磨損。
5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。
6、運行可靠性高：先進的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。
原糧TD斗式提升機類分類:
原糧TD斗式提升機作為一種常用的提升設備，目前國內常用的斗式提升機均為垂直式，斗式提升機在得到廣泛的應用的
同時，根據不同行業的要求不同也有著非常清楚的分類，其按照傳動結構可以分為：
（1）TD系列皮帶式斗式提升機
TD系列皮帶式斗式提升機是適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥
、碎礦石等，提升高度40m。其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、
TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號。本系列提升機代號為TD,即帶式斗式提升機；產品
規格以斗寬表示。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超
過60℃；TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
（2）TH系列圓環鏈斗式提升機
TH系列圓環鏈?zhǔn)蕉肥教嵘龣C(jī)是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強
的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更
高。其常用于較大比重的物料的提升。
（3）NE系列板鏈斗式提升機
NE系列板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命
名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很
高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
（4）HL系列環鏈離心斗式提升機
HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,
輸送高度40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方
便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料
斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
（5）TB系列垂直斗式提升機
TB系列垂直斗式提升機是一種較老型號的斗式提升機，其傳動部分采用板鏈傳動，現已經被相應NE系列斗式提升
機產品替代。TB型式斗式提升機（以下簡稱斗提機）系采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續
布置，用流入式裝載，低速重載卸料的斗提機。本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于
2t/m3的物料，物料溫度不超過2500C，如塊煤、礦石、卵石、焦碳等。
（6）TG系列鋼絲繩芯膠帶斗式提升機
TG系列鋼絲繩芯膠帶斗式提升機是一種加強型膠帶斗式提升機，其區別于TD系列斗式提升機，TG系列斗式提升機
采用鋼絲膠帶作為傳動帶，其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被長稱呼為糧食
專用斗式提升機。
（7）其它型號斗式提升機
常見的斗式提升機型號還有GTD系列斗式提升機、GTH系列斗式提升機、THE系列不銹鋼斗式提升機等，其均為上
型號的不同叫法和演變形式。
另外，宏源振動機械公司技術人員與工程師在原有斗式提升機系列基礎上研制開發出新產品：如糧食斗式提升機
：提升小麥、玉米、黃豆等；水泥斗式提升機；礦用提升機；食品行業專用斗式提升機等；同時，斗式提升機產品
在各行各業的使用已經越來越廣泛。
斗式提升機的型號選用須知：
作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。

決定原糧TD斗式提升機選型取決于以下幾個要素：
1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。
2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。
3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進
行牽引力和傳動部分抗拉強度的計算。
4.單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸
料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需
采用深斗。斗提機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機終的輸送量是
取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（
斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
